HIZLI KAPATICI APARATLAR

Mükemmel Test, Kusursuz Bağlantı ile Başlar

Dünyanın en hassas sızdırmazlık test cihazına sahip olabilirsiniz ancak test parçasına sızdıran, uyumsuz veya yavaş bağlanan bir aparatla entegre oluyorsanız tüm prosesiniz tehlikeye girer. Bu operasyonel darboğazı aşmak için Adlema düz deliklerden spesifik dişli yapılara, asimetrik döküm parçalardan akıllı hatlara kadar her geometriyi ek otomasyon maliyeti yaratmadan saniyeler içinde %100 sızdırmaz hale getiren mekanik bağlantı donanımları geliştirir.

Endüstriyel Dayanım

Yüksek hacimli seri üretim hatları için özel üretilmiş, aşınmaya karşı ultra dirençli latex contalar.

10 Kat Operasyonel Hız

Parçadaki tolerans kaynaklı boyut farklarını anında telafi eden pnömatik veya manuel mekanizmalarla saniyeler içinde "Tak-Çıkar" imkanı

Entegre Test Portu

Sadece deliği kapatmakla kalmaz, üzerindeki test portu sayesinde test havasının aynı anda doğrudan ürüne uygulanmasını sağlar.

Otomasyon Bağımsızlığı

Harici ve pahalı pnömatik sıkıştırma fikstürlerine gerek kalmadan, tek bir operatör hareketiyle sızdırmazlık sağlar.

CZ Serisi Hızlı Bağlantı Aparatları

Dişi/erkek diş açılmış veya düz delikleri iç veya dış çaplarından sızdırmaz şekilde kapatmak üzere tasarlanmıştır. Boru uçları, hortum girişleri veya motor blokları için en hızlı mekanik çözümdür.

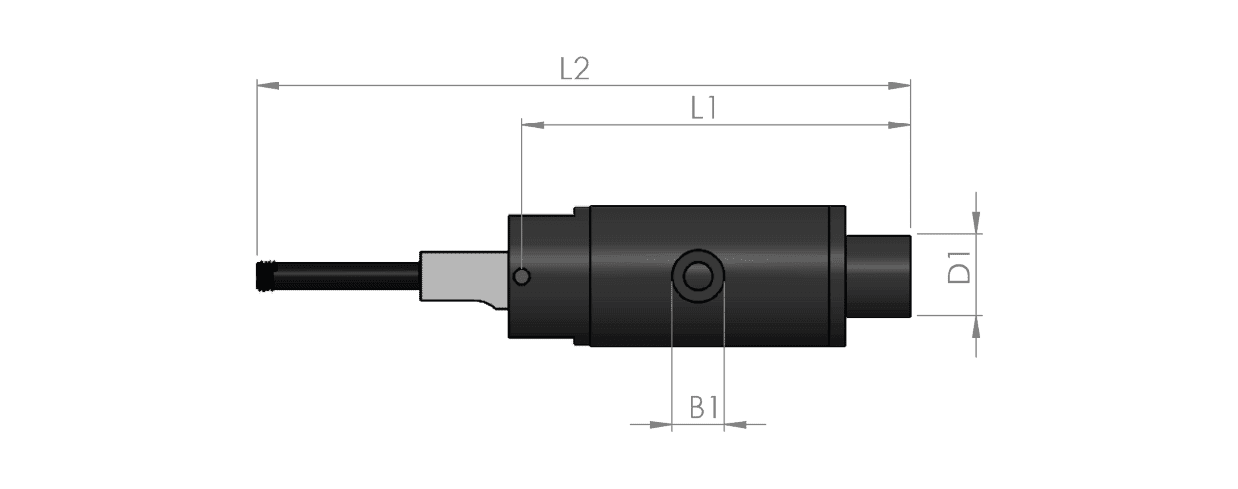

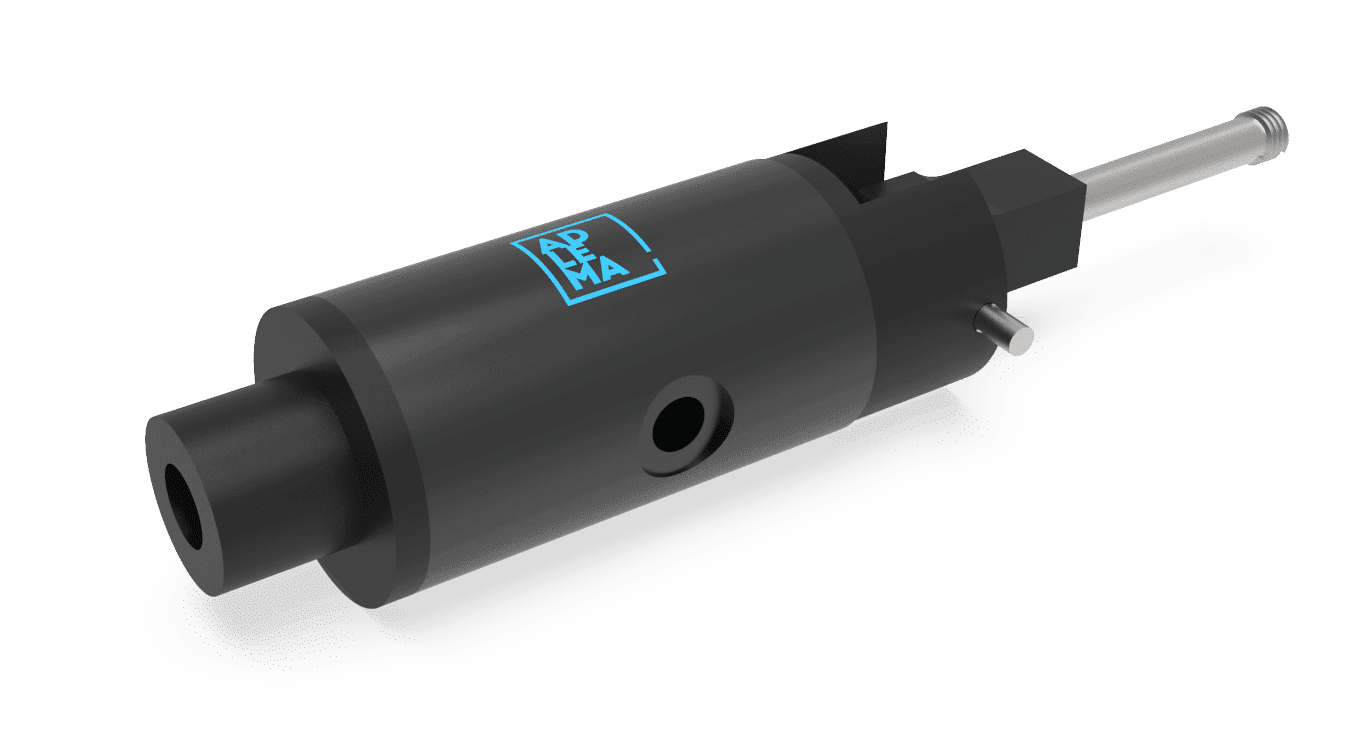

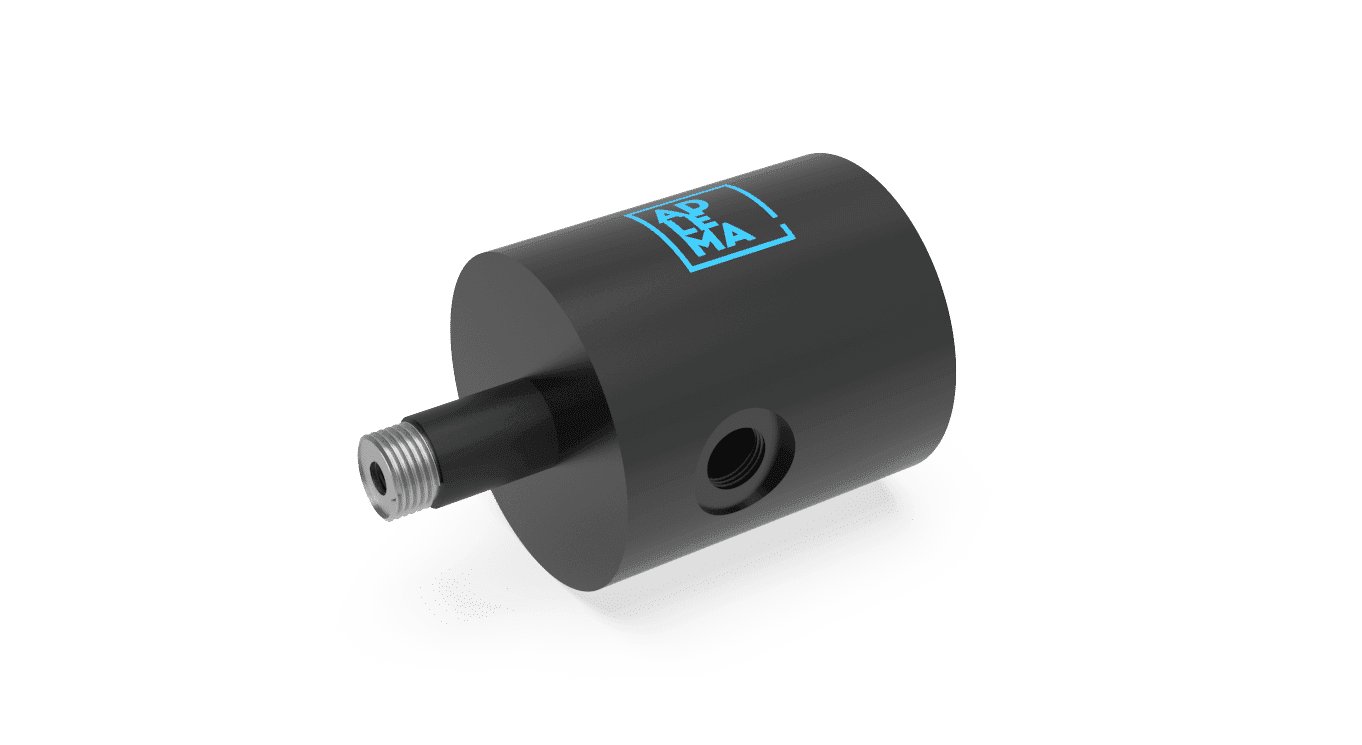

CZ-101 - İç Çap Kapatıcı

Parçanın içine girerek dışarı doğru genleşir. 1-10 Bar arası çalışma basıncına ve 4 mm’den 65 mm’ye kadar sızdırmazlık çapı aralığına sahiptir.

Gövde	D1	D2	L1	L2	T1	P1	Çalışma Basıncı (bar)	Sızdırmazlık Çapı
1	45	10	58	20	G 1/8	G 1/8	1 - 6	10 - 12
2	58	12 - 16	62	22	G 1/8	G 1/8	1 - 6	12 - 18
3	65	18 - 24	69	24	G 1/8	G 1/8	1 - 6	18 - 26
4	70	26 - 32	85.5	35	G 1/2	G 1/8	1 - 8	26 - 34
5	80	34 - 43	90	35	G 3/4	G 1/8	1 - 10	34 - 47
6	106	47 - 66	104	44	G 3/4	G 1/8	1 - 10	47 - 70

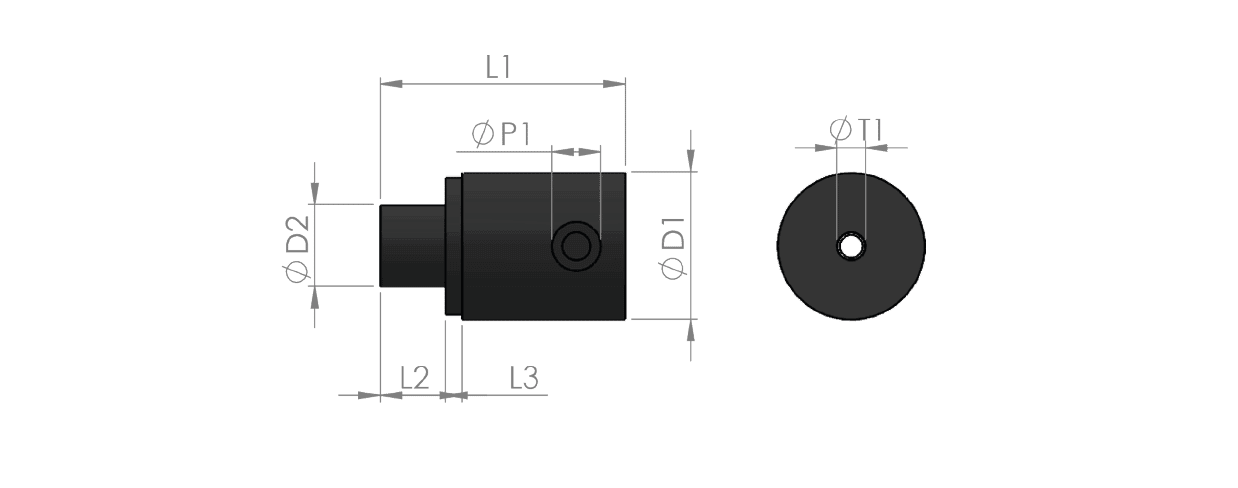

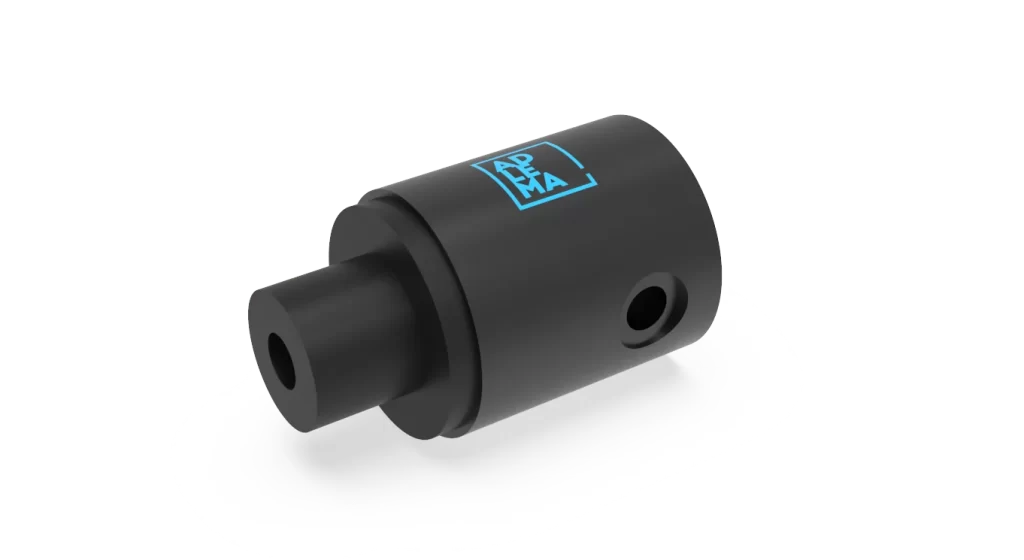

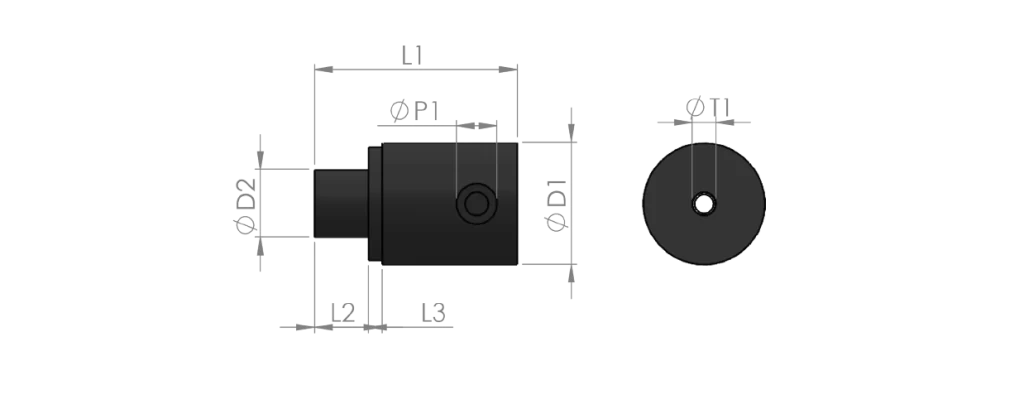

CZ-102 - Dış Çap Kapatıcı

Parçayı dış yüzeyinden kavrayarak sızdırmazlık sağlar. 1-10 Bar arası çalışma basıncına ve 10 mm’den 70 mm’ye kadar sızdırmazlık çapı aralığına sahiptir.

Gövde	D1	D2	L1	L2	L3	T1	P1	Çalışma Basıncı(bar)	Sızdırmazlık Çapı
1	36	32	59	8	4	G 1/8	G 1/8	1 - 6	4 - 12
2	42	38	59	8	4	G 1/8	G 1/8	1 - 6	12 - 20
3	50	46	59	8	4	G 1/8	G 1/8	1 - 6	20 - 28
4	60	56	64	10	6	G 1/2	G 1/8	1 - 6	28 - 38
5	72	68	64	10	6	G 3/4	G 1/8	1 - 10	38 - 50
6	84	80	70	12	8	G 3/4	G 1/8	1 - 10	50 - 65

MEG Serisi Hızlı Bağlantı Aparatları

Özellikle dişli bağlantıları güvenli ve yüksek basınçta sızdırmaz bir şekilde kapatmak için özel olarak tasarlanmıştır. Ayrıca, test havasını ileten entegre test portuyla ürünleri sızdırmazlık testine doğrudan hazır hale getirir.

MEG-F

Dıştan dişli (erkek) bağlantıları güvenle kapatır. 1-10 Bar basınç dayanımına sahip olup, G1/8’den G1 ölçüsüne kadar tüm standart
dişlere uyumludur.

Diş Ölçüsü	D1	D2	L1	L2	P1	Çalışma Basıncı (Bar)
G1/8	42	27,8	49	39	G1/8	1-10
G1/4	42	27,8	49	39	G1/4	1-10
G3/8	42	27,8	49	39	G3/8	1-10
G1/2	42	27,8	49	39	G1/2	1-10
G3/4	62	27,8	54	44	G1/2	1-10
G 1	62	27,8	54	44	G1/2	1-10

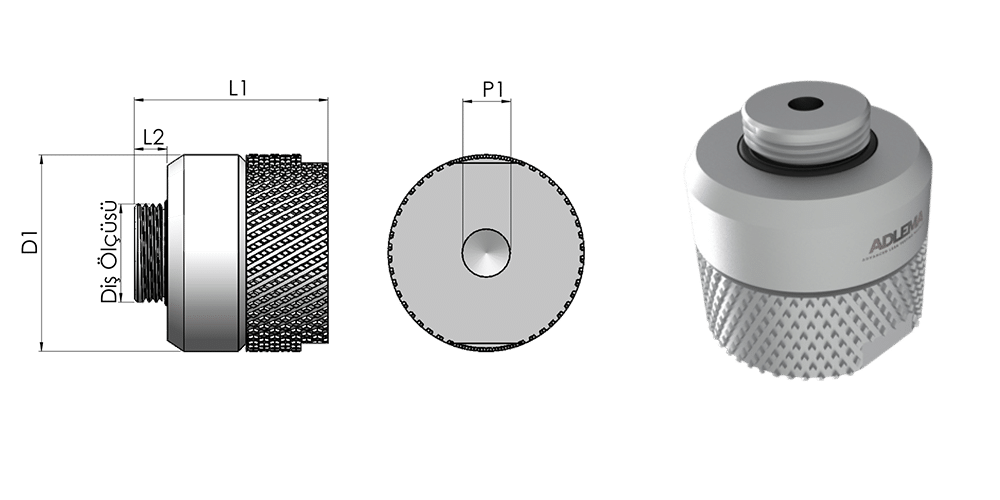

MEG-M

İçten dişli (dişi) deliklere tam entegre olur. 1-10 Bar çalışma basıncında, G1/8’den G1 ölçüsüne kadar
uyumluluk gösterir.

Diş Ölçüsü	D1	L1	L2	P1	Çalışma Basıncı (Bar)
G1/8	27	36	6	G1/8	1-10
G1/4	27	36	6	G1/4	1-10
G3/8	36	36	6	G3/8	1-10
G1/2	36	36	6	G1/2	1-10
G3/4	50	50	6	G3/4	1-10
G 1	50	50	6	G 1	1-10

Sektöre Özel Kapatıcı Sistemler

Standart yuvarlak deliklerin ve dişli yapıların bittiği yerde, Adlema’nın özel mühendislik çözümleri başlar

Havacılık endüstrisinin asimetrik ve yüksek basınçlı valflerinden, medikal sektörünün ezilmeye karşı hassas ve steril ambalajlarına kadar geometri ne kadar zorlu olursa olsun %100 sızdırmazlık sağlayan size özel hızlı bağlantı aparatları tasarlıyoruz.

Havacılık & Savunma: Asimetrik yüzeylere tam oturan, ultra yüksek basınca dayanıklı özel alaşım tasarımlar.

Medikal & İlaç: Ürünü (esnek ambalaj, IV set vb.) deforme etmeyen, temiz oda standartlarında yumuşak tutuşlu silikon contalar.

Otomotiv & Döküm: Pürüzlü döküm yüzeylerindeki toleransları absorbe eden, robotik hatlara uygun pnömatik başlıklar.

Akıllı Kapatıcı Sistemleri

Sızdırmazlık testini sadece ölçmekle kalmayıp dijitalleştiren ve sınırları tamamen ortadan kaldıran teknolojiyle tanışın.

Akıllı Kapatıcı Sistemleri entegre diferansiyel basınç düşümü ve hızlı kapatma teknolojisini tek bir portatif gövdede birleştirir. Sahada veya üretim hattında, elektriğe ve kablolara bağımlı kalmadan test süreçlerinizi %100 izlenebilir hale getirir.

Otomatik Sızdırmazlık Doğrulaması: Asimetrik yüzeylere tam oturan, ultra yüksek basınca dayanıklı özel alaşım tasarımlar.

Master-Slave ile Çoklu Test: Ürünü (esnek ambalaj, IV set vb.) deforme etmeyen, temiz oda standartlarında yumuşak tutuşlu silikon contalar.

Parçanıza En Uygun Kapatıcıyı Birlikte Belirleyelim

Sızdırmazlık testinde mutlak başarı, parçanızın geometrisine ve üretim hattınızın hızına en uygun bağlantı aparatını seçmekle başlar. Standart dışı döküm yüzeyler, yüksek basınç gereksinimleri veya tam otomatik hatlar için hangi kapatıcının prosesinize uygun olduğundan emin değil misiniz?

Test edeceğiniz ürünün teknik çizimini veya 3D CAD datasını uzman ekibimizle paylaşın, Adlema mühendisleri sıfır hata garantisiyle size en uygun çözümü önersin.
